天柱山景区防雷整改方案
时间:2022-10-25

一、概述

1.雷电形成

由于云层相互摩擦、碰撞而使不同的云层带不同的电,当电压达到可以穿过空气的程度以后.临近的两片云层会发生放电现象,产生电花和巨大的响声肉眼看到的一次闪电,其过程是很复杂的。当雷雨云移到某处时,云的中下部是强大负电荷中心,云底相对的下垫面变成正电荷中心,在云底与地面间形成强大电场。在电荷越积越多,电场越来越强的情況下,云底首先出现大气被强烈电离的一段气柱,称“梯级先导”。这种电离气柱逐级向地面延伸,每级梯级先导是直径约5米、长50米、电流约100安培的暗淡光柱,它以平均约150000米/秒的高速度一级一级地伸向地面,在离地面5-50米左右时,地面便突然向上回击回击的通道是从地面到云底,沿着上述梯级先导开辟出的电离通道。回击以5万公里/秒的更高速度从地面驰向云底,发出光亮无比的光柱,历时40微秒,通过电流超过1万安培,这即第一次闪击。相隔几秒之后,从云中一根暗淡光柱,携带巨大电流,沿第一次闪击的路径飞驰向地面,称直窜先导,当它离地面5-50米左右时,地面再向上回击,再形成光亮无比光柱,这即第二次闪击。接着又类似第二次那样产生第三、四次闪击。通常由3一4次闪击构成一次闪电过程。次闪电过程历时约0.25秒,在此短时间内,窄狭的闪电通道上要释放巨大的电能,因而形成强烈的爆炸,产生冲击波,然后形成声波向四周传开.这就是雷声或说“打雷”。

2.雷电的危害

安庆市平均每年有43.2个雷暴日,属于多雷区。我国把年平均雷暴日不超过15天的叫少雷区,超过15天但不超过40天的地区叫中雷区,超过40天但不超过90天的地区叫多雷区,超过90天的地区或根据运行经验雷特别严重的地区叫强雷区。处在多雷区的安庆,城区每年都有许多电器和计算机设备被雷击损坏,而县区每年都有数起雷电打死人的事故。

旅游业具有“无烟产业”和“永远的朝阳产业”的美称,它已经和石油业、汽车业并列为世界三大产业。随着人均生活水平不断提高,居民参与旅游生活的欲望和支付能力不断増强,使许多潜在的旅游需求正不断地转化为现实需求。2018年全年,全域旅游推动旅游经济实现了较快増长,大众旅游时代的市场基础更加厚实,产业投资和创新更加活跃,经济社会效应更加明显,旅游业成为“稳増长、调结构、惠民生”的重要力量:国内旅游44.4亿人次,比上年同期増长11.0%。与每年旅游人数及收入不断増长相反的是大多数景区由于资金投入少,往往会忽视防雷安全保护问题,这就会带来极大的安全隐患,为此我们希望通过对旅游景区雷电特点进行分析,提出一个相对安全可靠、经济合理的防雷安全保护措施,来降低游客及景区设施的雷击风险,确保人身和财产安全。

3.工程概括

3.1 工程地点:安庆市潜山县西部

3.2 现场情况:

     3.2.1 茶庄职工宿舍:旧避雷带需要拆除重新制作,避雷接地网安装。混凝土拆除恢复。

     3.2.2 马祖宿舍:避雷带以及接地系统安装。

     3.2.3 大龙窝职工宿舍:避雷带以及接地系统安装。

   3.2.4 水泥扶手:接地系统安装。

二.设计依据

1.《建筑物防雷设计规范》GB 50057-2010

2.《建筑物防雷施工与质量验收规范》GB 50601-2010

3.《建筑物电子信息系统防雷技术规范》GB 50343-2012

三.组织机构以及人员分工

根据施工要求,并结合本工程的特点,设项目经理、技术人员各一名、施工人员3名。对工程施工过程实行全面严格的管理。

1、项目经理安全生产责任制

(一)项目经理是工程项目安全生产工作的第一责任者,必须把安全(质量)生产工作作为重要的议事日程。

(二)认真贯彻执行安全生产、文明施工的方针、法规、文件并以此为依据,严格执行安全生产规章制度和规范标准,无条件接受监理单位的技术监理要求。

(三)组织制定防雷接地工程施工计划和安全目标,审签防雷接地施工各流程的技术把关。

2、技术员、施工员安全生产责任制

(一)技术员认真执行安全技术交底,做到不违章作业,接受监理单位技术监督。

(二)施工员认真学习安全生产操作规程,遵守公司安全生产的各项规章制度及规范要求。

(三)正确穿戴个人的安全防护用品,维护好施工现场的安全设施。对不安全作业要积极提出整改意见,并有权拒绝不安全的生产指令。

四、防雷接地施工方案保证质量的措施和体系

严格按图(设计要求)施工,根据国标GB50057-2010规范要求进行施工与实施,具体措施如下:

一般规定

1、建筑物外部防雷系统防雷施工,应按本规范的规定和已批准的设计施工文件进行。

2、建筑物外部防雷系统防雷工程中采用的器材,应符合国家现行有关标准的规定,并应有合格证件。

3、电工、焊工和电气调试人员,必须持证上岗。

4、测试仪表、量具,应鉴定合格,必须在有效期内。

五、施工组织设计

根据工程概况及贵单位对工期、质量等各方面的要求,结合施工现场实际情况,我公司本着科学、合理的原则,现对该厂房设备防雷接地施工作如下组织设计,便于在施工中有章可依,力求可行(现场施工的同时配合建设方对施工工期的协调)。

1.开工(施工)时间

  1.1 按照合同约定的开工时间。

2.施工要求

2.1 防雷施工严格按照技术规范要求进行实施。

2.2 接地电阻不大于10欧姆。

3、施工流程

3.1 避雷带施工流程

材料计划一材料采购一(材料构配件、设备进场使用报验单)→现场材料分类一避雷带施工(包括旧避雷带拆除)一避雷下线施工一连接接地装置一接地电阻测试下一清场



3.2 接地装置施工

材料计划一材料采购一(材料构配件、设备进场使用报验单)→现场材料分类一接地网开挖一接地装置制作一接地沟回填恢复一接地线缆敷设一接地电阻测试下一清场

A.避雷带施工制流程为:

1、(茶庄职工宿舍需要先拆除旧避雷带拆除)安装避雷卡,高度不小于15CM,间隔不小于1M。

2、茶庄职工宿舍采用Φ10热镀锌圆钢制作避雷带和接地引下线。引下线连接接地装置。连接方式采用熔化焊接。

3、马祖职工宿舍和大龙窝职工宿舍采用规格为Φ10的圆铜制作避雷带和接地引下线。引下线连接接地装置。连接方式采用热熔焊接。

4、钢质接地装置宜采用焊接连接,其搭接长度应符合下列规定:

1)扁钢与扁钢搭接为扁钢宽度的2倍,不少于三面施焊。

2)圆钢与圆钢搭接秋圆钢直径的6倍,双面施焊。

3)圆钢与扁钢搭接为圆钢直径的6倍,双面施焊。

5、焊接部位应做防腐处理。

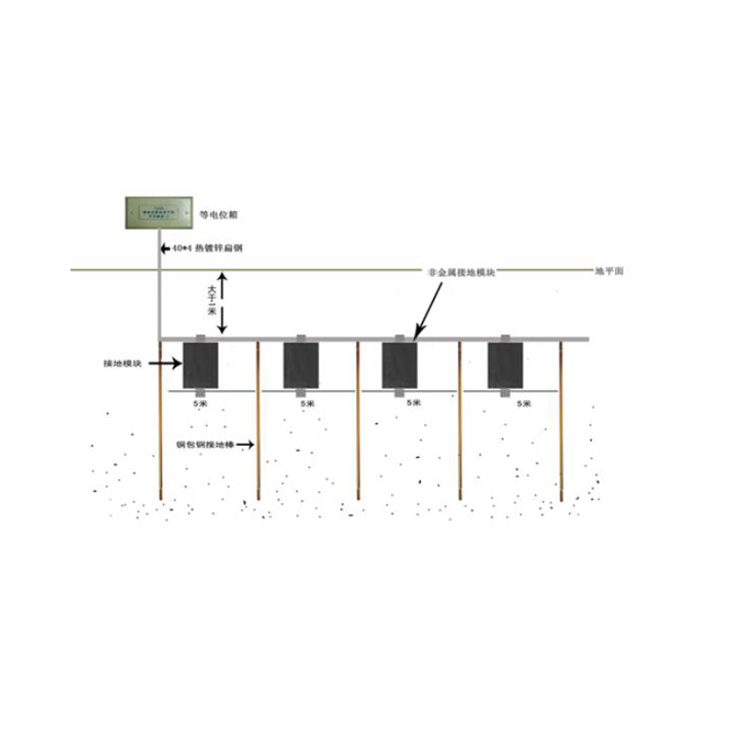

B.接地装置制作施工流程为:

1、接地体在土壤中的埋设深度不应小于0.8m,宜埋设在冻土层以下。水平接地体应挖沟埋设,钢质或铜质垂直接地体宜直接打入地沟内,其间距不宜小于其长度的2倍并均匀布置。

2、垂直接地体坑内、水平接地体沟内宜用低电阻率上回填并分层夯实。

3、接地装置宜采用热镀锌钢质材料。在高土电阻率地区,宣采用换土法、降阻剂法或其他新技术、新材料降低接地装置的接地电阻。

4.水平接地体可采用40*4热镀锌扁铁和石墨降阻模块,垂直接地体可采用5.*5热镀锌角铁或铜包钢接地棒。

5、钢质接地装置宜采用焊接连接,其搭接长度应符合下列规定:

1)扁钢与扁钢搭接为扁钢宽度的2倍,不少于三面施焊。

2)圆钢与圆钢搭接秋圆钢直径的6倍,双面施焊。

3)圆钢与扁钢搭接为圆钢直径的6倍,双面施焊。

6、焊接部位应做防腐处理。

7、接地装置的垂直接地极、水平连接带材料、沥青防腐(绝缘)处理要求、接地装置制作参数符合设计要求。

8、接地装置施工完毕后进行实地测量,测量接地电阻。

9、接地装置制作过程施工中做到节点尺寸到位、物料不偷工减料、按照设计规范标准和监理要求为施工原则。
