、现场勘查

经技术人员现场勘验，基本情况如下：

现场位于福建福鼎市沙埕镇的一座山顶，临近海边，雷雨天气较多，易遭受雷击。

现场分设备接地和避雷针接地两部分。设备天线安装于平台上面，供电系统在平台下面的室内。平台四周有四座高度45米的四角避雷塔防护。室内接地与避雷塔接地在同一场地，且距离较近。室内设备部分电源模块经常遭受损坏。

2、原因分析

       通过现场勘察和测试，避雷针接地不大于10欧姆，符合规范设计要求。设备接地大于1欧姆，且避雷针和设备接地较近，因此会出现地电位反击现象。

注释：地电位反击通常是指:建筑物的外部防雷系统(如避雷针、避雷网等)遭受直接雷击，则在接地电阻的两端产生危险的过电压，此过电压由设备的接地线、建筑物或附近的其他建筑物的外部防雷系统或其他自然接闪物(各种管道、电缆屏蔽管等)引入设备，造成设备的损坏的现象。

地电位的反击通常存在两种形式:

A、雷电流流入大地时，由于接地电阻的存在，产生较大的压降，使地电位抬高，反向击穿设备;

B、两个地网之间，由于没有离开足够的安全距离，其中一个地网接受了雷电流，产生高电位，则向没有接受雷击的地网产生反击，使得该接地系统上带有危险的电压。

3.解决方法

3.1 将室内设备原有接地断开，重新做独立接地网，并与避雷针接地保持安全距离，不小于3米。接地电阻不大于1欧姆。

3.2 将平台上信号收发器金属外壳接地与平台接地断开，用不小于BVR6m2的铜软线与设备接地扁铁连接。

3.3 在设备接地和避雷针接地处安装雷电计数器，可观测雷电流通过情况。

4.施工方法

4.1 接地材料选用

本次接地采用烧制型石墨复合接地体、高效物理降阻剂、接地铜包钢，热镀锌扁铁。

4.2 现场可供敷设地网面积有限，接地电阻要求比较高，在仔细分析该站地质、环境、接地需求等条件的基础上，我们整理出如下解决思路：

根据基础建设平面图可知，设备接地网不宜和避雷塔接地网距离太近，考虑地网距离避雷塔基础不小于3米的距离，根据地形做宜个闭合地网，并通过地线链接。

接地网采用水平地网和垂直地网并联使用的方式。

4.3 施工工艺流程

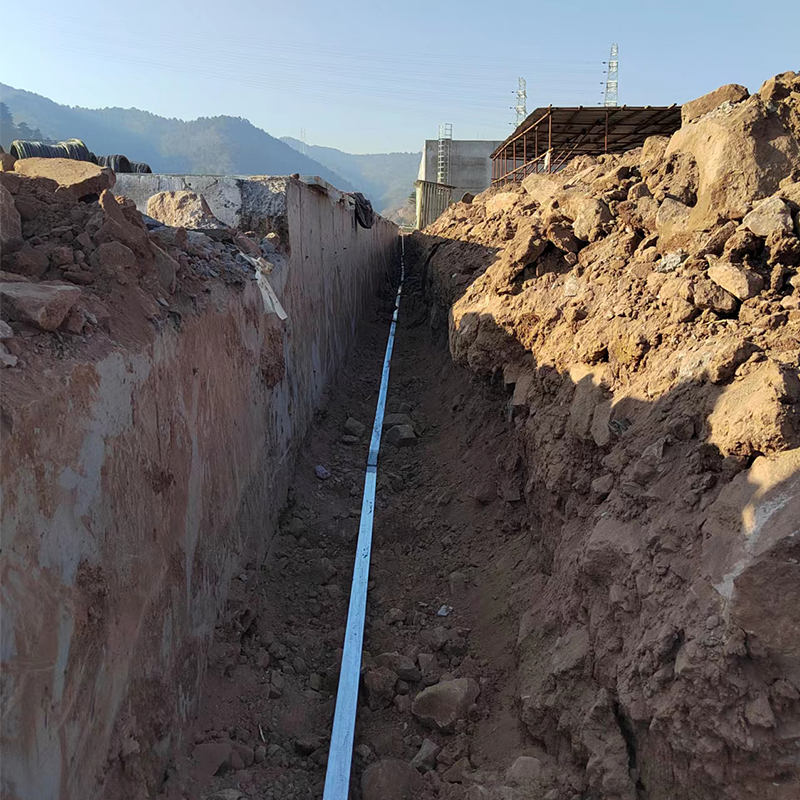

施工准备—测量放样—地沟开挖—验收—接地材料安装 （防腐处理）—灌注降阻剂—接地极电阻测量-地沟回填-测试验收
