大型油气储存基地雷电预警系统
时间:2022-11-03


产品简介:

在雷电来临之前,采用自动隔离供电系统,记录和保存雷电强度的数据,结合实际发生的雷击损失数据,可以清楚地判知此区域的雷击危害程度,以及设备承受雷击的能力,从而可以科学地进行雷击风险评估,做好雷击防范措施。在指挥室设置各站点的雷情预警,便于观测和存储其他站点的雷击情况。实现功能

1) 实时显示电场强度

2) 实时显示雷电预警状态

3) 声光语音告警报警

4) 实时监测与操控电源状态

5) 数据查询、数据分析

产品背景:

目前气象系统是以多普勒雷达和卫星提供长时间、大范围的雷电预报。暂无手段对短时小区域雷暴在何时何地发生进行准确预报。造成局部的雷电、雷暴云预警、预报处于空白阶段,这种局部雷暴对各个重点行业具有很大的危害。

根据IEC 62793定义:能够在雷击发生前的5~30分钟发生警报讯号的系统,称为雷电预警系统。我公司生产的雷电预警系统基于大地2000坐标系,支持离线地图,是一款集大气电场监测、雷电临近预警,软硬件高度集成的系统。

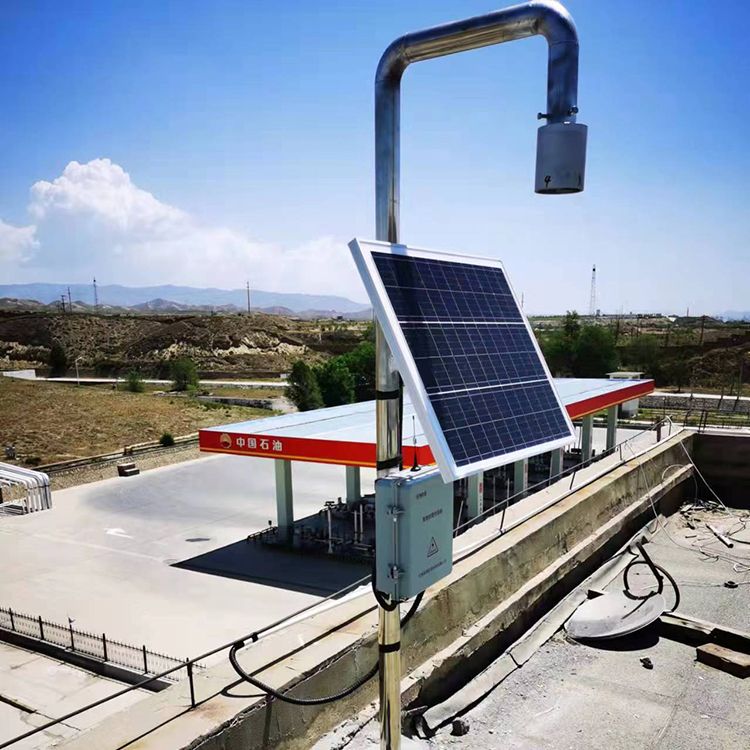

雷电预警系统可根据使用场景的要求,灵活采用不同的安装方式:固定式、车载式、便携式。

根据客户需求,分为:有线式、无线式。也可做迷彩涂装。

基本原理

雷电的本质是雷云中的电荷在不断变化和增加时,电场强度也在不断变化和增强,因此可以通过监测电场强度的变化,分析它的变化趋势,就可以进行预判是否有雷击的发生。

太阳风、等离子体以及磁气圈中地磁场交互作用,形成了太阳风与磁气圈之间的大气电场层。在清朗的天气里,电场强度范围是+500v/m~-500v/m,当雷暴接近时,电场强度范围近+2kv~-2kv,而当雷暴发生时,电场强度能增大到15kv以上。(注:不同海拨高度其值略有偏差)

雷暴的发生较为复杂,但变化过程较为缓慢,通常需要大约30分钟左右,通过实时监测大气电场异常变化,找出将要发生雷击变化的规律,综合参考各种数据,就可以分析和预测雷暴的发生。
