纯石墨基柔性接地体（石墨接地线）是一种新型非金属导电材料，性能稳定，自身电阻率低，耐高低温，耐酸碱腐蚀，耐大冲击电流，材料性质不发生变化。施工简便，减少开挖量，降低费用。

一、主要性能特点

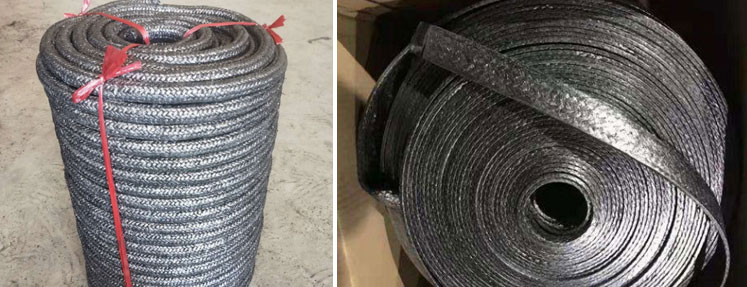

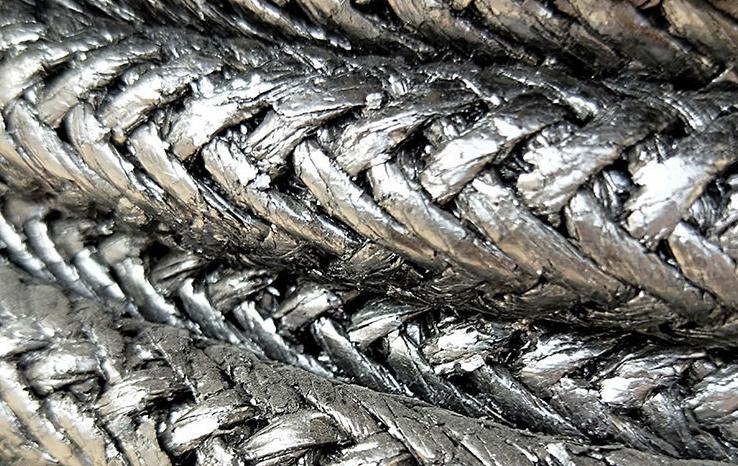

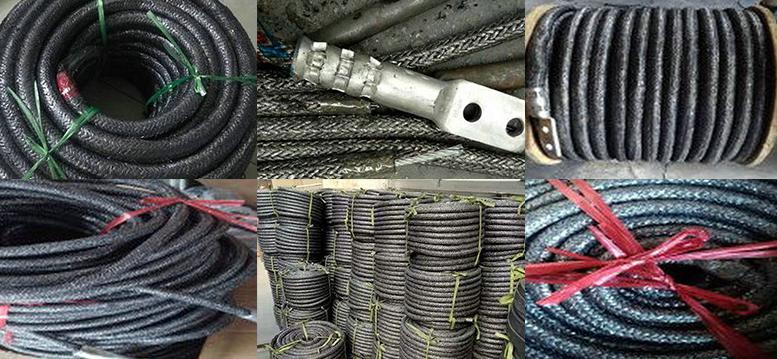

石墨基柔性接地体（石墨接地线）电缆状，采用高炭石墨线制造，与杆塔连接的连接端头采用不锈合金，该品属非金属导电体，耐腐蚀、不生锈、接地电阻稳定、大电流冲击不反击、不损坏、电阻不变、耐高低温、使用寿命长30年，免维护、安全可靠。使用不受环境，气候条件限制，安装便捷，无需电气焊，省工省时，节省材料，经费，节能，环保，防盗，尤其适合酸性土壤、碱性土壤、沼泽、湿热地带和海滩使用。

二、石墨接地线主要技术指标

1、固态电阻率：0.06Ω.m

2、冲击电流耐受:（200KA）ΔR%≤0

3.工频电流耐受：ΔR%≤0

4、高温性能：300℃

5、低温性能：-60℃

6、抗压强度：≥1200Mpa

7、抗拉强度：≥1200Mpa

8、石墨线层表面摩斯硬度：1-2

9、埋地表面年平均腐蚀率：0

三、石墨接地线规格

缆的横截面积28x28mm 20×20mm，16×16mm，4×4mm，5×5mm,长度可根据用户设计需求加工。

四、石墨接地线用量计算:

本品使用量按直径10mm的镀锌钢用量计算。

五、石墨接地线安装施工要求：

1、施工时按甲方图纸设计要求进行。

2、在厂方的技术指导下安装施工。

3、本接地线宜适用口型状安装，两接头闭口。

4、连接方式为搭接，用导电石墨线缠绕扎紧，塔接的长度尺度为本接地体直径的10倍。

5、接地体沟要平，用细湿土埋，分层夯实。

6、防止利器刮伤石墨缆体，保护缆体导电、泄电层不受损坏。

7、穿越路基时要用钢管套护。

8、本品在特殊地段使用时，其连接体需要加固防护套。
