接地模块(梅花形)
时间:2022-11-14

1 产品概述
接地模块是一种以非金属材料为主的接地体,它由导电性、稳定性较好的复合非金属材料、吸湿剂、电解物质组成,不但有长效、防腐、降阻等特点,相对于降阻剂来说,施工更方便,而且接地模块受干湿度影响小,能长效吸湿保湿,保持低电阻不变。
此非金属接地体执行企业标准:Q/CD-2004


2 性能特点
1) XH系列接地模块采用稳定的非金属材料作为模块的导电介质,其导电性不受季节影响;
2) 能吸湿保湿、接地电阻低,能保持与土壤有效接触,接地电阻低而且能保持长期稳定;
3) 大电流冲击后阻值不增大,也无变硬;、发脆、断裂现象;
4) 在高土壤电阻率地域接地,能有效地降低接地电阻;
5) 接地电阻受季节影响小,阻值能保持长期稳定。
6) 安装简便,不受气候和地质条件的影响。
7) 耐腐蚀、无毒、对环境无污染、使用寿命长。

3 工作原理
YB系列接地模块内置金属电极,与被保护对象的地线相连接,使入地电流迅速泄放到大地,从而获得低的接地电阻。其机理:增大了接地体本身的散流面积,减小了接地体与土壤层间的接触电阻,具有强吸湿保湿能力,充分发挥了模块材料的导电作用。

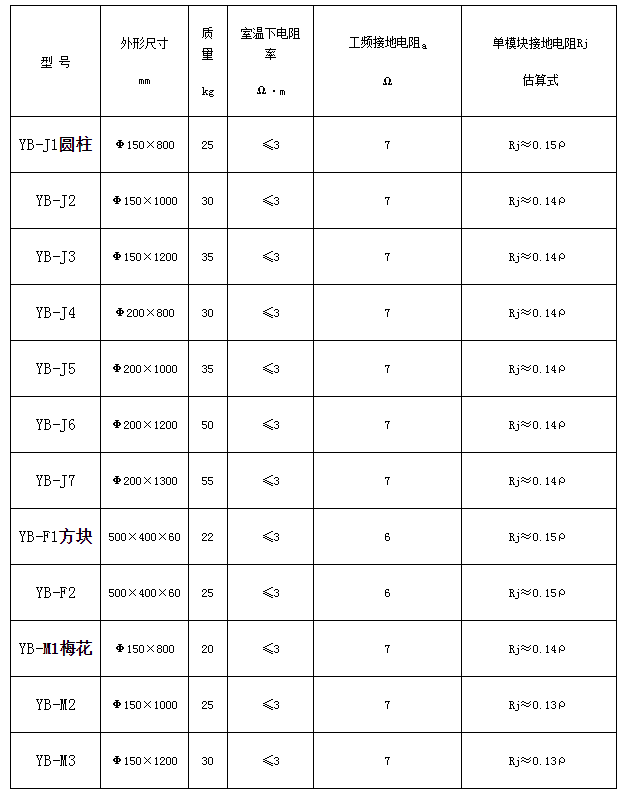

4 技术指标

6 用量计算
根据拟建接地装置埋设地层的土壤电阻率,采用下式计算低电阻接地模块的用量。
并联后的总接地电阻:
式中:
Rj━单个模块接地电阻;
ρ━埋置地层的电阻率(Ω·m);
n━接地模块数量;
η━模块利用系数,可采用0.55~0.85。
7 埋设方法
7.1 非金属接地体可进行垂直埋置或水平埋置,接地材料本体顶端埋置深度不宜小于0.8m,一般为0.8m~1.0m。
7.2 采用几个模块并联埋置时,模块间距不宜小于4m,如条件不允许,可适当放宽。
7.3 非金属接地体的极芯互相并联或与地线连接时,必须进行焊接。要求用同一种金属材料焊接,确保连接的可靠性。焊接长度按接地规范要求至少应为模块极芯宽度2倍以上,不允许虚焊、漏焊。 应在焊接处清除焊渣,涂上一层沥青或防腐漆,以防极芯腐蚀。
7.4遇岩石地区,模块与大地粘合情况不紧时,可在模块下方和周围填充YB-Ⅲ型降阻剂,然后再用细土回填夯实,一般每块模块下方使用25kg`~50kg降阻剂。
7.5回填土时应适量洒水,分层夯实,待模块充分吸湿后(24小时)后测量接地电阻。
8 注意事项
8.1 贮存模块应经常维护,保持一定湿度,避免高温、干燥、曝晒。
8.2 运输和安装时,应避免机械力损伤接地模块。选择埋设位置时,应避开可能遭受化学腐蚀及高温影响地段。
8.3 回填土时可适量洒水分层夯实,待低电阻接地模块吸湿24小时后测量接地电阻。
8.4 在寒冷地区,模块应埋设在冻土层以下。

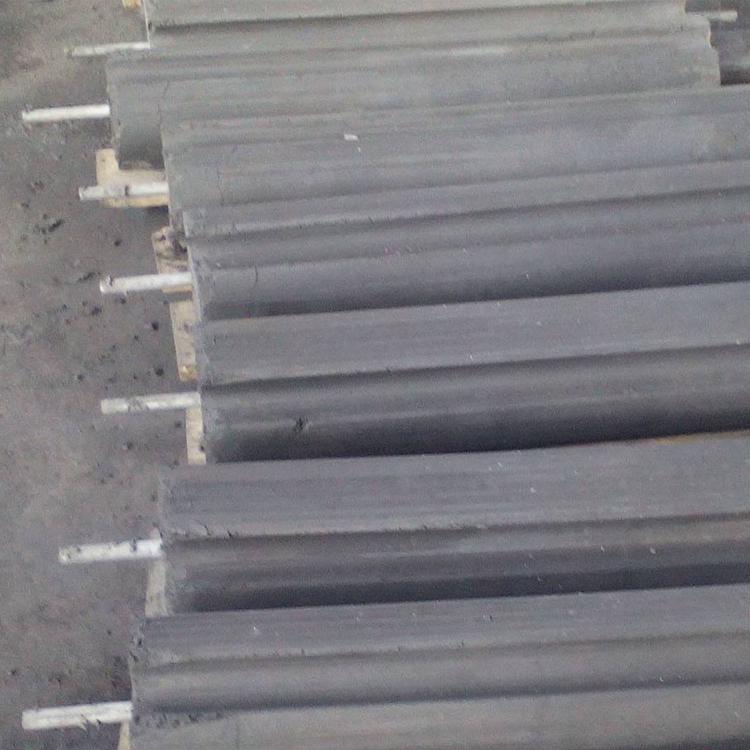

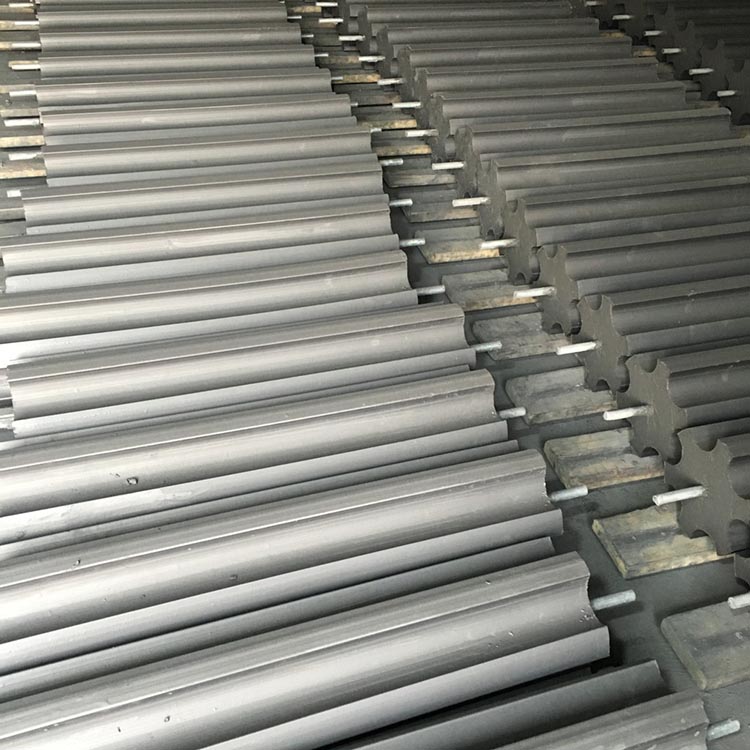

9产品展示
