货号

630 030(A)/630 031(B)

额定电压

(最大持续运行电压)

Uc

24V-

标称电流

IL

2A

标称放电电流 (8/20)

In

≤300V（Iine-shield）

In 时电压保护级别

Up

≤60V（Iine-shield）

1Kv/µs时电压保护级别

Up

5-3000MHz

频率范围

f

1.2dB(5-862MHz);

1.4dB(862-2400MHz);

2dB(2400-3000MHz);

插入损耗

aE

≥14dB(5-47MHz); ≥18dB(47-3000MHz);

回波损耗 (输入/输出)

aR

≥85dB(5-300MHz); ≥80dB(300-470MHz);

屏蔽衰减

aS

≥75dB(470-1000MHz); ≥55dB(1000-3000MHz);

特性阻抗

Z

75Ω

响应时间

tA

≤1ns

工作温区

-40℃…+80℃

连接方式 （输入/输出）

F端子接口

屏蔽接地

(间接通过放电管和 1.5mm2、长度 300mm 外露引线接地)

测试依据

YD/T 1542-2006;GB 18802.21-2004;IEC 61643-21:2000

认证

CE (LVD，EMC)

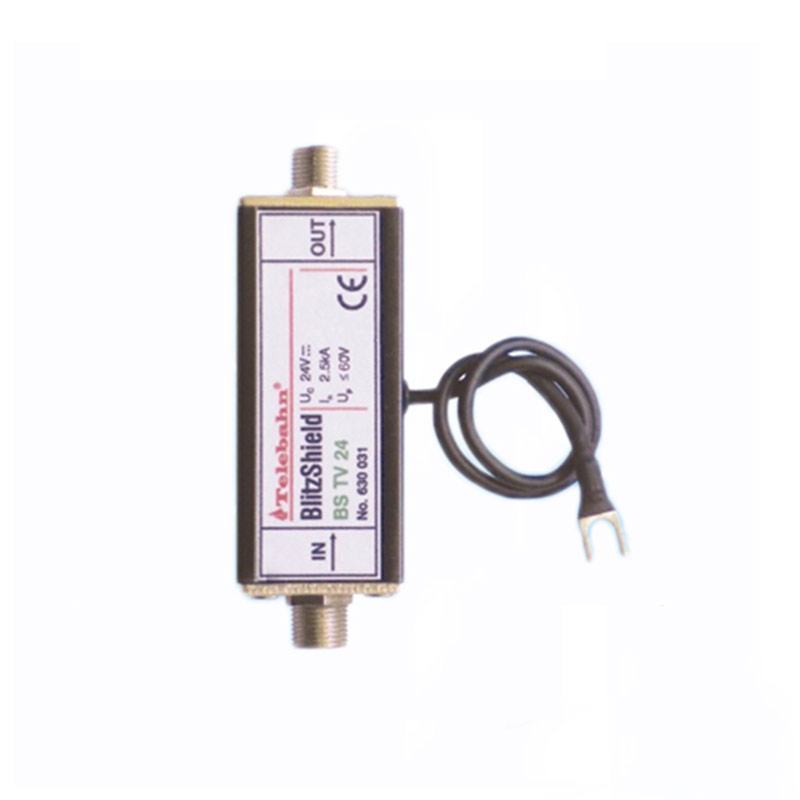

BS C TV 24的附件

安装支架

接地铜排

型号

E-5

E-10

货号

630 002

630 003
