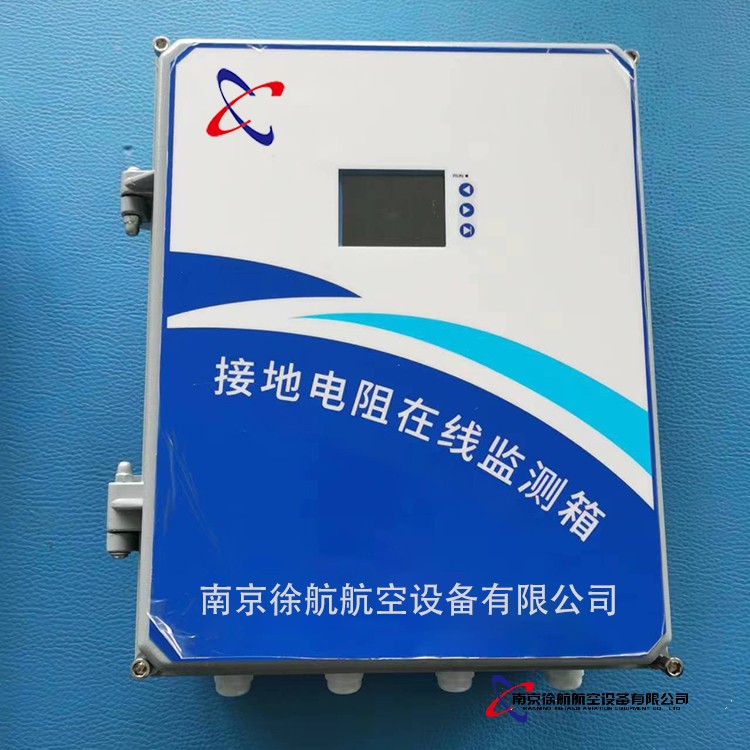

产品型号：XH-JDY-A
产品特点：三极法在线实时测量接地电阻
产品适用：适用于输电线路杆塔接地；地下矿井设备 接地；气象防雷接地；石油化工接地；通讯接地；变配电站接地；铁路设施接地； 建筑仓库接地；电气设备接地等。
产品说明：接地电阻监测箱专为监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。在不影响防雷接地效果和设施的正常运行下，采用穿心式的非接触测量方式在线检测电阻值，无需自检、实时检测、采用RS232、RS485 有线通信或GSM 无线通信传输数据，实现远程在线监测。
产品特点：
能够将雷击信息通过 RS485 接口传输至后台，进行联网管理；对雷击电流的实时监测，可为雷电防护及雷击事故分析提供极有价值的科学依据。
仪表精度：
测量功能 | 量 程 | 精度 | 分辨力 |
接地电阻 | 0.01Ω～20Ω | ±2%rdg±3dgt (辅助接地电阻 100Ω±5%， 对地电压＜10V) | 0.01Ω |
0.1Ω～200Ω | 0.1Ω | ||
1Ω～2000Ω | 1Ω | ||
接地电压 | 0～600V AC | ±2%rdg±3dgt | 1V |
技术参数：
功 能 | 在线监测接地电阻、接地电压、等电位联结电阻、低值电阻等 |
电 源 | 整机供电：AC220V±10V ；仪表供电：DC12V |
测量方式 | 精密三线测量、简易两线测量 |
测量方法 | 接地电阻：额定电流变极法，测量电流 3mA Max，820Hz； 对地电压：平均值整流 |
显示模式 | 4 位超大 LCD 显示 |
箱体尺寸 | 待定 |
测量时间 | 对地电压：约 2 次/秒；接地电阻：约 30 秒/次 |
线路电压 | 测量对地电压：AC 600V 以下测量 |
通讯方式 | RS-485 通讯方式，Modbus RTU 通信协议 |
数据存储 | 100 组，闪烁显示“FULL”符号表示存储已满 |
间隔时间 | 自动监测间隔时间设置范围：1～999 小时 |
数据查阅 | 数据查阅功能：“READ”符号显示 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
工作电流 | 背光：20mA Max |
待机: 25mA Max | |
测量：70mA Max | |
报警提示 | 声光报警 |
电源电压 | 当电源电压低于 7.8V 时，电源电压低符号显示，提醒更换电源。 |
工作温湿度 | -10℃～40℃；80%rh 以下 |
存放温湿度 | -20℃～60℃；70%rh 以下 |
绝缘电阻 | 10MΩ以上(电路与外壳之间 500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
