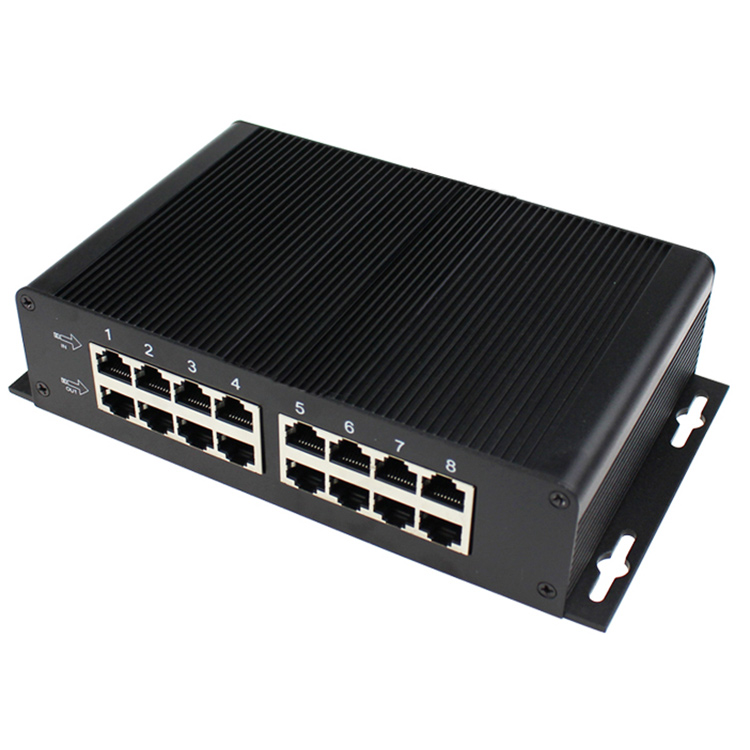

八路网络防雷器
时间:2022-12-16

产品名称:八路网络防雷器

产品型号:xh-RJ45/8

产品品牌:徐航

产品简介

功能:

    本产品按照IEC标准及国家相关标准设计。适用于计算机数据接口或网络等数据系统电子设备的雷电浪涌防护。适用于网络服务器、路由器、网络交换机、HUB、计算机网络、100M以太网、IP电话的信息终端等设备在网络线路上的雷电及电涌的防护。

特点:

    采用泄流、钳位、稳压的原理,实现了高效可靠的抗高压脉冲冲击功能和准确的钳位电压。

    采用进口器件,多级保护、残压低。

    低电容设计、传输性能优异,响应速度快,插入损耗小。

    通流量大、使用寿命长。

    安装接线方便,维护简单。

技术参数

应用说明

适用于网络服务器、路由器、网络交换机、HUB、计算机网络、100M以太网、IP电话的信息终端等设备在网络线路上的雷电及电涌的防护。

型号

WJX-RJ45/8

保护路数

8

标称工作电压

5V

最大持续工作电压

6V

标称放电电流(线-线)

300A

标称放电电流(线-PE

25KA

最大放电电流(线-线)

500A

最大放电电流(线-PE

5KA

线-线电压保护水平

24V

线-PE电压保护水平

600V

响应时间

1ns

传输速率

100Mbps

插入损耗

0.2dB

工作环境

温度:-40℃~+70℃,相对湿度<95%

保护线路

1-81/23/64/57/8

接口类型

RJ45

外壳材料

屏蔽金属

防护等级

IP20

外形尺寸

167*78*40mm

安装使用及维护

    1.本产品串联在被保护设备I/O端口。

    2.保护器线路端(IN)与信号通道相连;设备端(OUT)与被保护设备输入端相连。

    3.安装时把本产品的防雷接地端与机房的防雷地线均压环相接。

    4.本产品无需特别维护,当系统工作出现故障时,可更换另一端口检查,若更换后工作恢复正常则应更换新的保护器端口。

    5.所有接线必须牢固及可靠电气联接。

    6.防雷接地应符合防雷规范要求,接地线尽量做到短而直且接地电阻应小于10Ω。接地线≥2.5mm2

    7.适于室内运行,室外应加防水措施。
