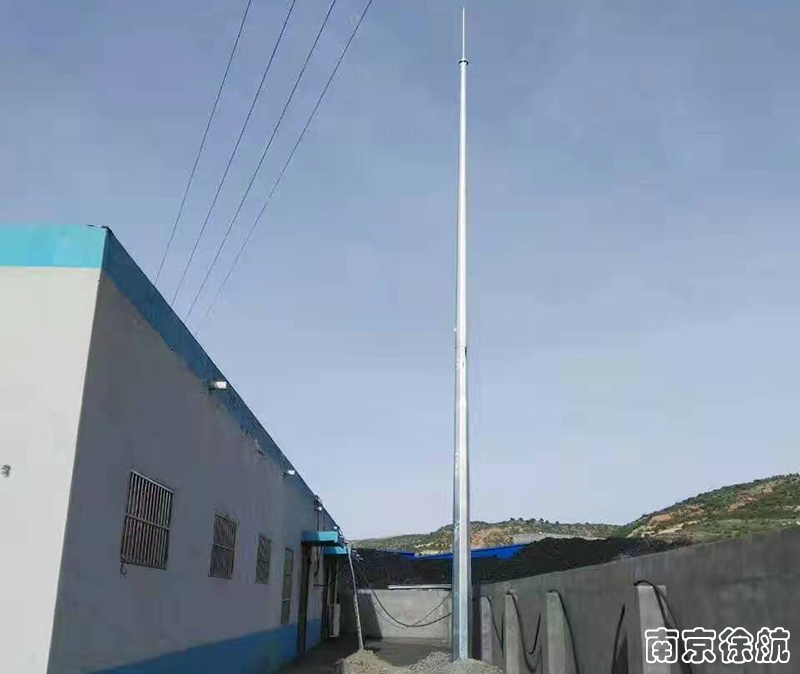

GH-5 13米环形钢管独立接闪杆-插接型
时间:2022-10-24

产品参数:
材质:镀锌钢
高度:11
重量:398KG(具体重量根据图纸和要求会略微不同.
材质:Q235-Q345
防腐处理:热渡锌防腐处理
材料产地:宝钢/首钢/邯钢/唐钢等
有效使用期:10年以上
防风等级:0.4KN/m²

工作原理:
GH避雷针受雷时,由接闪器接闪,并将雷电流疏导入地。其结构能抑制由于接闪器接闪引起的对被保护物的侧击。

产品规格:
避雷塔设计依据:
1、建筑物防雷设计规范(GB50057-2010)
2、高耸结构设计规范(GBJ135-90)
3、钢结构设计规范(GB50017-2014)
4、塔桅钢结构施工及验收规程(CECS80:200施工图纸)
5、设计图纸要求

避雷针塔构件安装:
1、避雷针安装时应采取可靠安全措施;整体安装,必须有可靠措施保证结构稳定和不导致变形,若分段安装,则应保证连接平整、顶紧;且螺栓要拧紧、插接到位。
2、避雷针各构件在安装前,必须对其构件质量进行检查,消缺后可进行。
3、避雷针连接段的上下管段对接时,折弯管直焊缝必须错开,错开的间距不小于200mm.
4、避雷针安装时要打临时拉线,基础强度达到设计强度的方可起吊安装。
5、避雷针钢管柱侧设置接地件。
6、针体出厂时各段挠曲度不大于段长的千分之五,安装时应注意。
7、各构件外形尺寸质量及安装完成后应按GB50205-2001,JGJ81-2002有关要求验收,镀锌检查应按《输电线路铁塔制造技术条件》(GB2694-2003)中各有关条款进行验收,并应提交相关的文件和资料

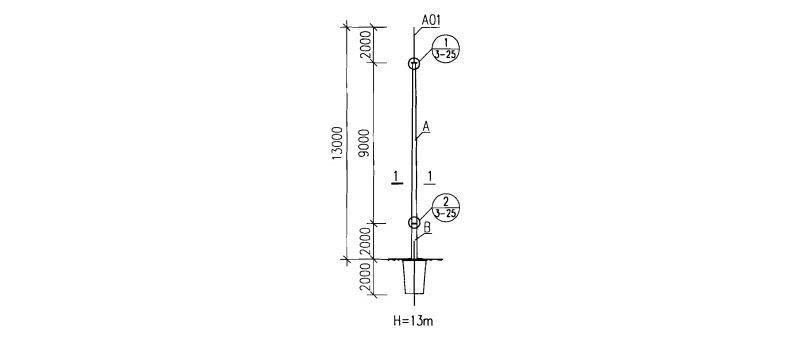

避雷针安装图:



服务承诺:

南京徐航平台销售并发货的商品,由徐航提供发票和相应的售后服务。请您放心购买!平台保证为原厂正货,保证产品的质量和售后!

具体价格和产品详情欢迎您致电或网站小窗口咨询,这样更清楚!
