GH-35独立钢管避雷塔
时间:2022-11-10


避雷塔常见有以下几种规格:gh系列环形钢管杆避雷针 11米环形钢管避雷针 15米独立避雷针 17米独立避雷针塔 19米、20米、25米、30米、35米、40米避雷针 热电厂60米独立避雷针塔

1 概述

GH系列环形钢管杆避雷针是一种防直击雷装置,具有接闪、疏导雷电流入地及抗侧击的功能。其外形美观、重量轻、安装方便、适用于易燃易爆场所(弹药库、炸药库、雷管库等)、基站、工厂、变电站、热电厂、光伏发电电站、通讯设备、建筑物的直击雷防护。

GH避雷针受雷时,由接闪器接闪,并将雷电流疏导入地。其结构能抑制由于接闪器接闪引起的对被保护物的侧击。

避雷塔有A01、A、B、C、D、E共计6段,根据所需高度,自行搭配各段。各段均应热镀锌,可以设置照明台、加装提前放电避雷针、不锈钢避雷针尖、加设雷电计数器、无线接地电阻测试仪、有线接地电阻测试仪器

将独立避雷针的各段首尾连接(法兰连接或插接法),固定在预埋的基础底座上。(有些配件需要工程商根据实际情况加工)可以人工安装也可以机械吊车吊装。


避雷针的接地必须良好,其接地电阻值不大于10Ω。土壤电阻率高的情况下采用烧制型膨胀石墨接地模块、高纯降阻剂、石墨线缆连接、锌包钢做垂直接地体,具体使用数量需根据公式计算。

2 维护与检查

每年雷雨季节前须按以下内容进行检查:

⑴ 各连接部位的连接应可靠,不允许松动;

⑵ 从接闪器至下部连接件的总阻值≤5Ω;

⑶ 避雷针的接地必须良好,接地电阻值不大于10Ω。



1、建筑物防雷设计规范(GB50057-2010)

2、高耸结构设计规范(GBJ135-2006)

3、钢结构设计规范(GB50017-2014)

4、塔桅钢结构施工及验收规程(CECS80:2006)

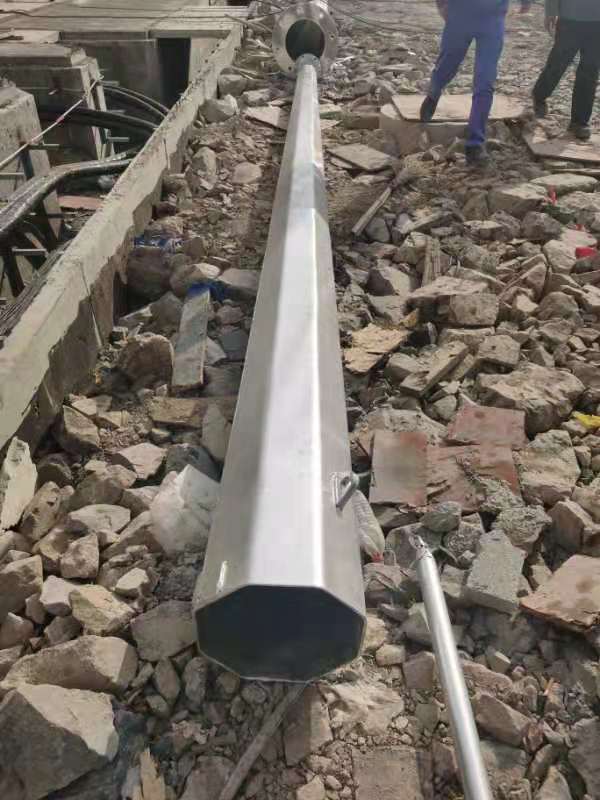

GH避雷塔

GH 避雷塔

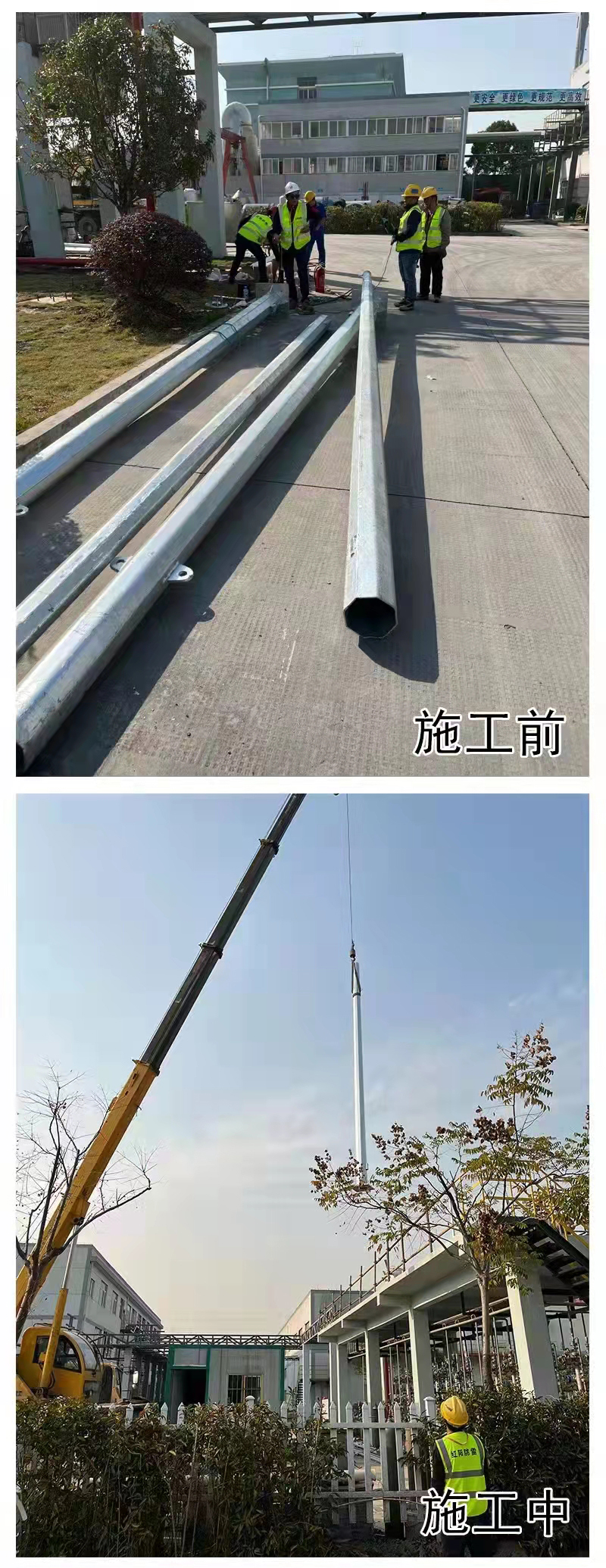

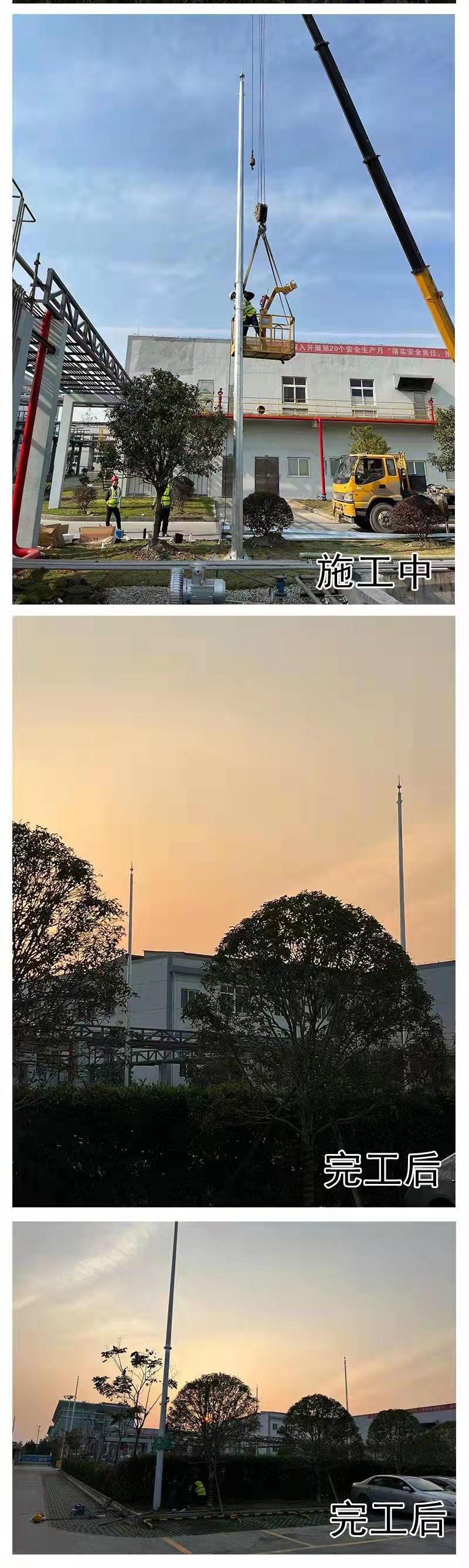

GH避雷塔安装
