充电桩如何进行防雷?
时间:2023-02-03

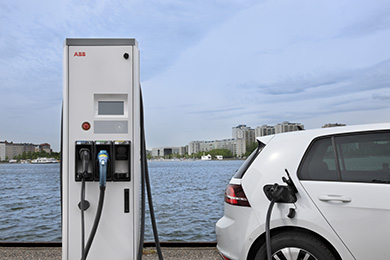

随着新能源汽车产业的发展,充电桩作为配套设施得到了良好的发展。充电桩内部集成了强弱电设施,多数安装在露天环境中,为了确保其安全运行,除了安装适配的防雷器外,还需要做良好的防雷接地。今天,钧和电子为您分享充电桩的防雷措施。




一是,防雷依据

《建筑物防雷设计规范》GB 50057;

《交流电气装置的接地》DL/T621-1997;

《交流电气装置的过电压保护和绝缘配合》DL/T 620-1997。

二是,充电桩防雷接地措施

1.低压配电采用TN-S系统,主接地网以水平接地体为主,辅以垂直接地体。水平接地体采用-50×6热镀锌扁钢,垂直接地体采用63×6等边角钢。

2.电气设备所有不带电的金属外壳和车棚立柱均应可靠接地。

3.全站接地电阻应不大于4欧姆。

三是,防直击雷和雷电波侵入的措施

充电站内建筑物属于第三类防雷建筑物。

1.防直击雷:

充电棚采用钢结构的建筑形式,直击雷可通过钢构架、接地极与大地构成泄放通道、接地极采取热镀锌材料。

2.防雷电波入侵

高压进出线宜采用电缆埋地敷设方式。当与10kV 架空线路连接的电缆长度大于50m 时,应在其两端装设避雷器。当电缆长度不大于50m 时,可在线路变换处一端装设。避雷器接地端应与电缆外皮连接,并应与电气设备的接地装置可靠连接。
