西康高铁二标段柞水段炸药库防雷
时间:2022-12-07

本爆破器材库(炸药库及雷管库)防雷方案所设计的建筑物直击雷防护均为第一类防雷建筑物。

本工程中,接闪针的保护范围采用滚球法计算。滚球半径:一类30m 。
炸药库防雷

三、设计依据

1 、GB50057-2010 《建筑物防雷设计规范》;

2 、GB50089-2018《民用爆炸物品工程设计安全标准》

四、设计方案

(一)直击雷防护(一次防雷)设计:

1 、炸药库(雷管库)防直击雷(一次防雷)及接地设计:

根据GB50057-2010 《建筑物防雷设计规范》第4.2.1.5 条:独立接闪针和架空接闪线( 网)的支柱及其接地装置至被保护建筑物及与其有联系的管道、电缆等金属物之间的距离, 应符合下列表达式的要求,但不得小于3m:

① . 地上部分:当hx<5Ri时,

Sa1 ≥0.4(Ri+0.1hx)

② . 地下部分:Sel ≥0.4Ri

式中Sa1- 空气中距离(m);

Se1- 地中距离(m);

Ri- 独立避雷针或架空避雷线(网)支柱处接地装置的冲击接地电阻(Ω) ;

hx- 被保护物或计算点的高度(m)。

两座炸药库尺寸相同(单位:米)为:基础16 ×7×3.5(长、宽、高),炸药库尺寸相同(单位:米)为:基础17×14×3.5(长、宽、高);3-4炸药库有装卸平台1.2,库房前面地面低于建筑物基础平面约0.3米。本工程取hx=5米进行计算:

计算:Ri 取10Ω,hx=5 m ,经计算地上部分:当hx<5Ri时,

Sa1 ≥0.4(Ri+0.1hx) =0.4(10+0.1×5)=4.2米

地下部分:Sel ≥0.4Ri =0.4×10=4米

Sa1=4.2m, Se1=4m 。

炸药库防雷

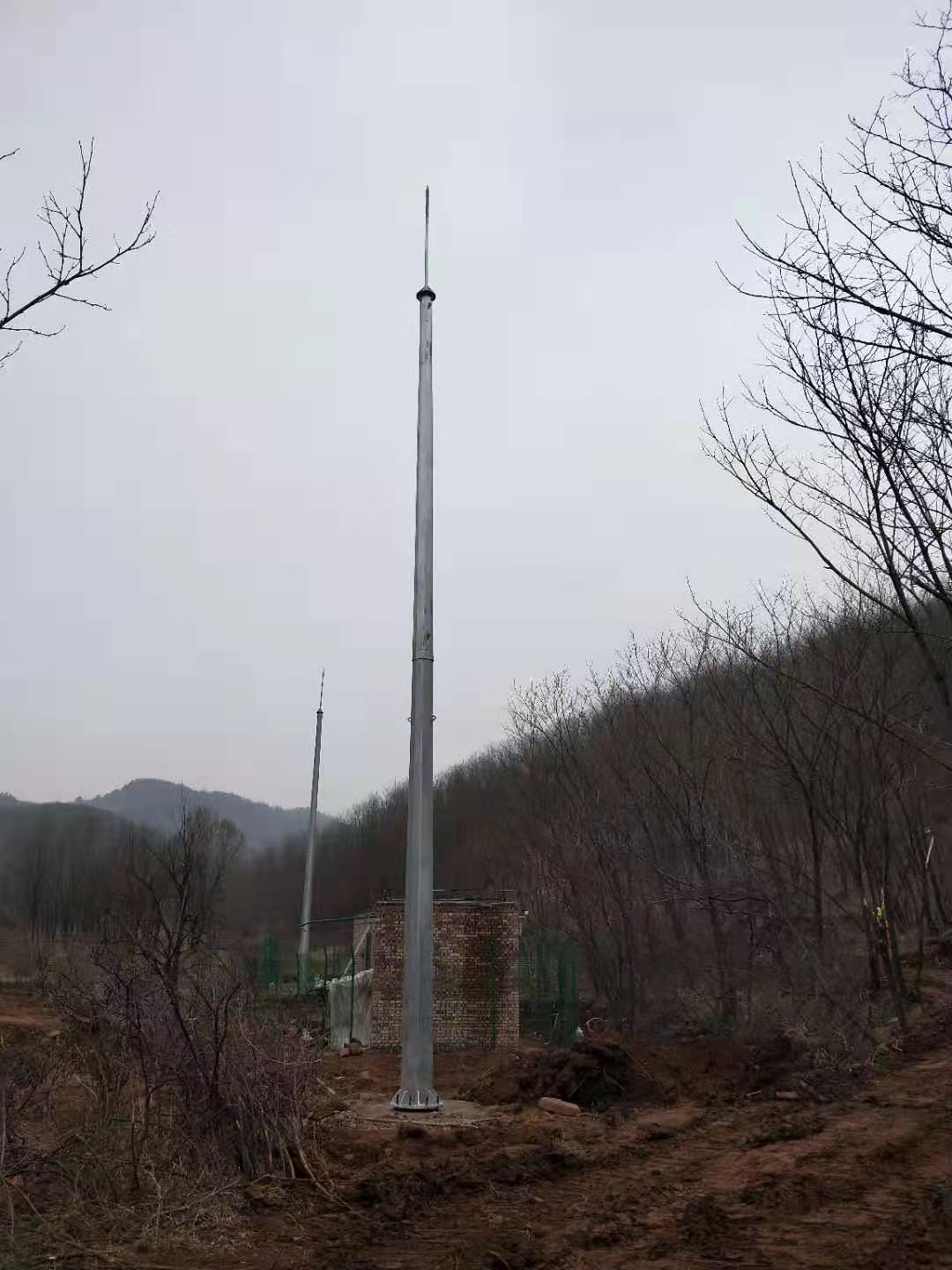

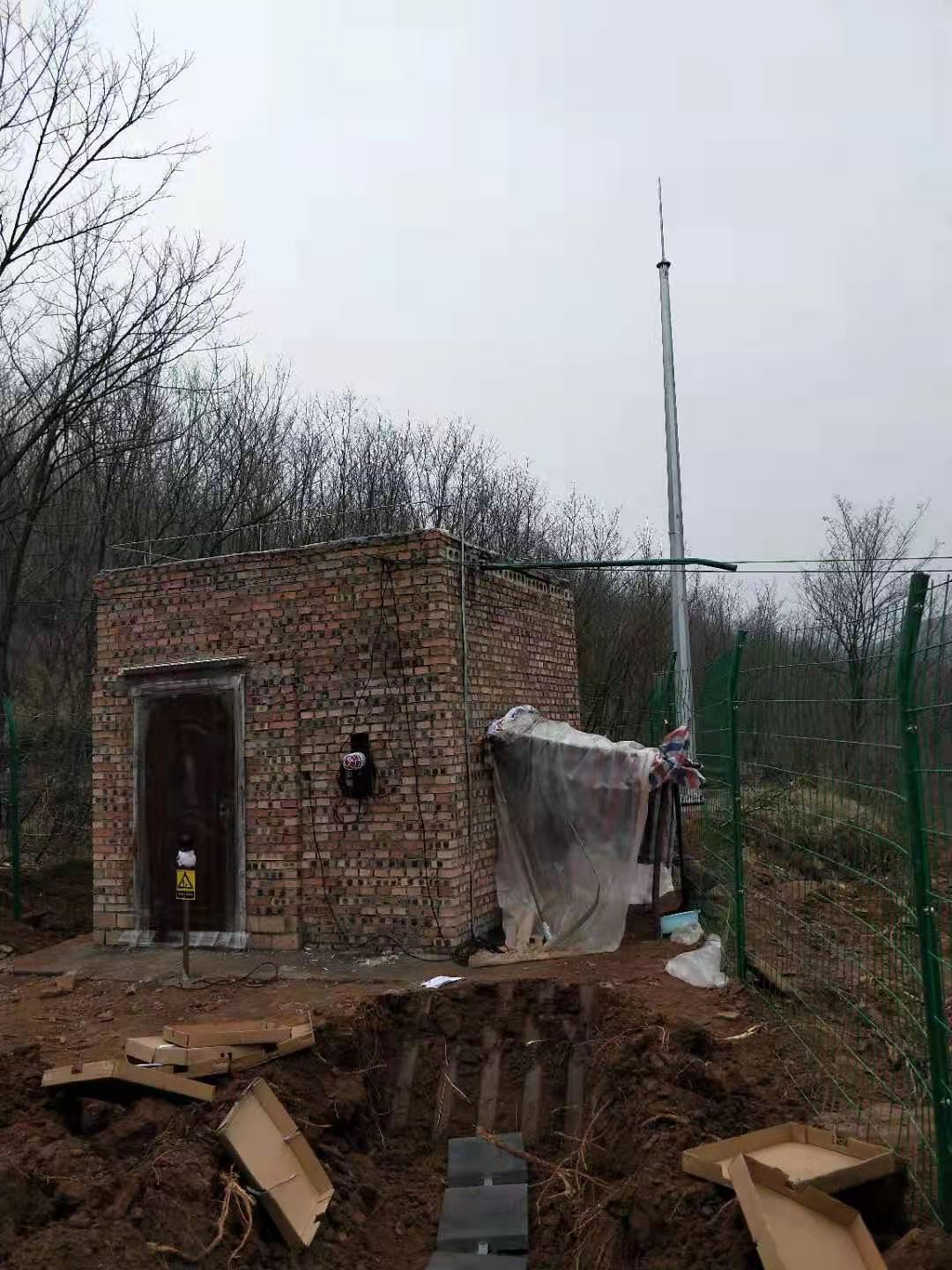

设计在雷管库前屋檐到中部7 米处,三塔一线设计,3#避雷针距离4号炸药库房外檐7米处,2# 避雷针距离1号炸药库房外檐7米处,1# 避雷针距离雷管库房外檐6米处,各立一座20米高的避雷线塔,作为炸药库的直击雷防护措施。等高避雷线塔间距分别为73 米及41米,均大于40m小于80m,避雷线弧垂取HC=3.2m,可知避雷线最低点为15.6 m,最高点为20 m。

避雷线在hx 高度的xx′平面上的保护宽度,按下式计算:

经计算可得:最小保护宽度Bx1=10.35m, 最大保护宽度Bx2=11.3m。

由库房尺寸及现场实际位置可知,炸药库避雷线垂直下点到屋檐最远点8m, 雷管库避雷线垂直下点到屋檐最远点9m,

均小于Bx1=10.35m 。满足保护要求。。
