某部队导弹库避雷塔安装项目
时间:2022-10-22

一、项目名称:某部队导弹库避雷塔安装项目



二、项目简介:

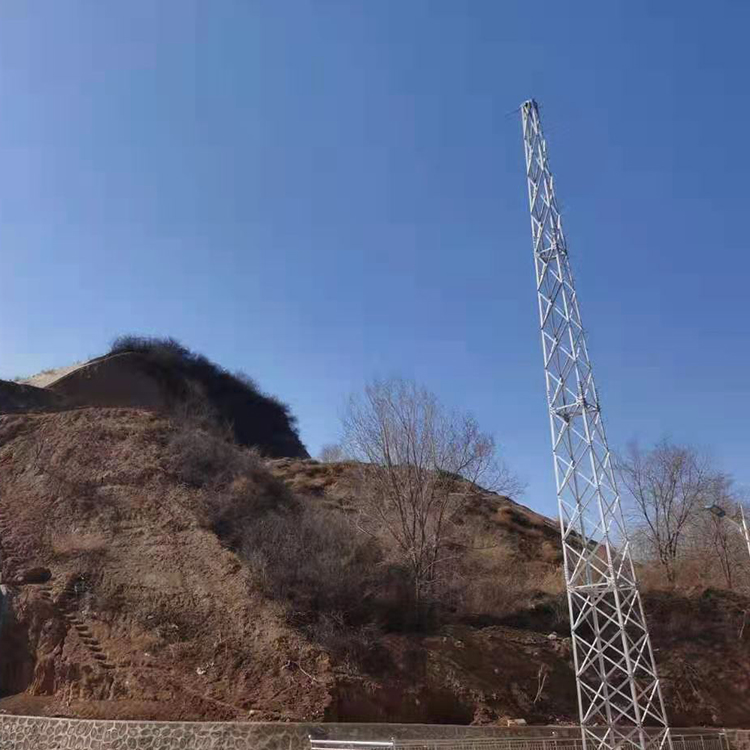

  强国必须强军,军强才能国安。军队的现代化关系到国家的安全,山西省某部队导弹库根据当地气象情况需安装一座20米的四角拉线塔,要求智能化防雷系统能够准确而有效地监测到雷电,并提前预警,通过质量可靠而耐久的防雷装置将雷电导入大地,在恶劣的气象条件下也能保障人员及设备的安全。部队对于本次采购的要求极其严格,经过筛选和比较、公平、公开、公正的招标,山西捷力通防雷科技有限公司以卓越的产品品质、可靠的防雷解决方案、为其进行防雷检测,并达到客户要求。




    避雷(针)塔产品按照由中国建筑标准设计研究院出版的《建筑物防雷设施安装99(03)D501-1》中的塔形及技术标准来生产。塔形选自国标图籍99D501-1或D562。主要产品有钢筋塔(GJT系列)、四柱角钢塔(GFL系列避雷针塔)、环形钢管避雷针(CH系列)、钢筋混凝土环形杆避雷针(ZG系列)和避雷线塔(GFW避雷线塔系列)等产品。



三、项目类别:第一类防雷建筑



四、项目开工日期:2021 年3 月17日




五、项目工期: 5天


 避雷线塔使用条件:


  1、基本风压:w0=0.4及0.7KN/m2两种;


  2、抗震设防烈度:8度及小于8度地区;


  3、地基承载力:100及200 KN/m2;


  4、覆冰厚度: ≤10mm ;


       5、垂直度:≤1/1000


       6、GFW1基础形式:JA-4、JA-7、JB-1、JB-5、JB-7、JB-9、JB-10、JB-13


       7、GFW2基础形式:JA-6、JA-8、JB-5、 JB-7、JB-11、JB-13、JB-16


       8、拉线线径:Φ7.8mm


       9、拉线跨距L(m):40--200


      10、最大弧度f(m):1.6/2.4/3.2/4.8/6.0/8.0


      11、拉线重量(Kg):11.9--59.3


      12、GFW拉线塔高度:20米、25米、30米、35米、40米


      13、GFW拉线塔适配避雷针:THZ-05C、YBZ-03T、YBZ-07T、O.MEX60

      14、GFW线塔接地电阻:小于10欧姆


      15、GFW线塔接地材料:YBD-01T烧制接地模块10块、降阻剂10包


      16、GFW材料:热镀锌角钢


      17、GFW主材:L50*5、L63*6、L70*6、L80*8、L90*8、L100*100


      18、GFW斜材:40*4


      19、GFW脚钉:Φ16mm





避雷线塔的优点:


采用圆钢或角钢作为塔柱材料,风荷载系数小,抗风能力强,塔柱采用外法兰盘或角钢包铁连接,螺栓受拉,不易破坏,降低维护成本。塔柱正三角型或四角形布置,节约钢材,跟开小,占地面积小,节约土地资源,选址便利塔身自重轻,运输和安装便捷,建设工期短,塔型随风荷载曲线变化设计,线条流畅,技术成熟,遇罕遇风不易倒塌。结构安全可靠.
